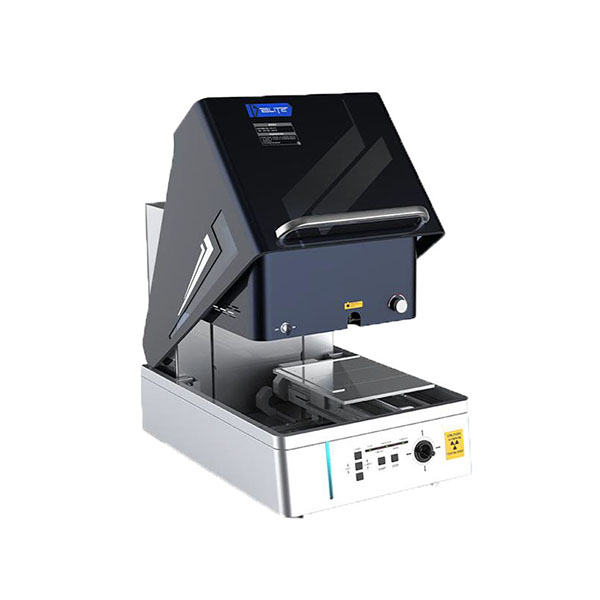

运用先进的技术进行基础开发设计

紧凑型结构设计，X射线管、样品、探测器之间更加精细紧密，大大提高信号强度

对用户友善的全景+微区双相机设计，观察样品更为全面，微区相机小至纳米级别的分辨率，实现更为快速便捷的测试

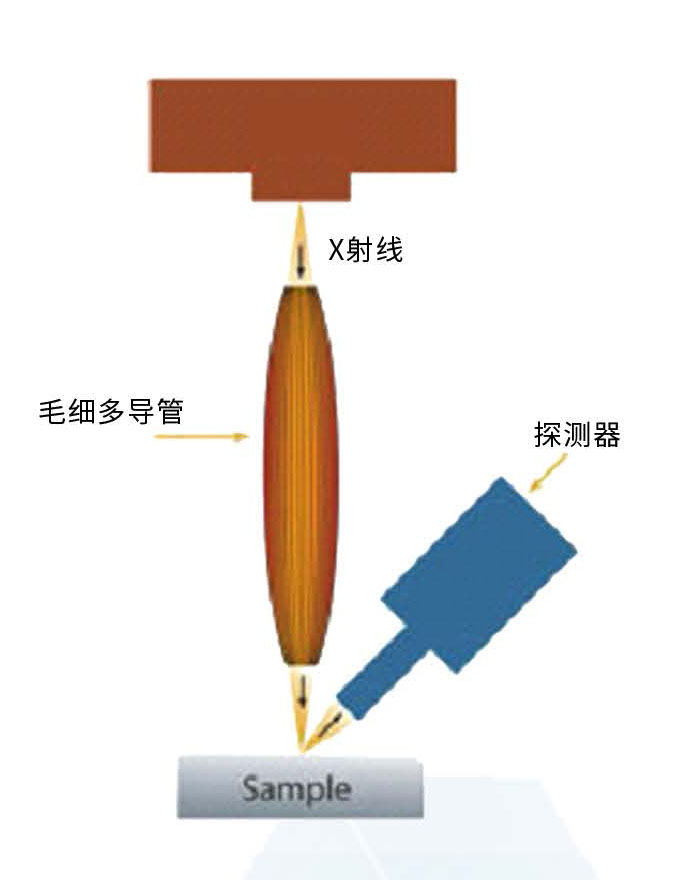

射线光学系统采用国际最新的多导毛细管技术，信号强度比金属准直系统高出数个等级

可选择多毛细管，@ 25μm、15μm、5μm FWHM等，满足用户测试需求

多导毛细聚焦光学元件的光束尺寸可小至5um，可测量一般金属准直器无法测量的微区

独特的光学器件，可以测量微电子产品、高级电路板、连接器、引脚框架和芯片的超威小区域。可以测量纳米级的镀层，常规镀层测试游刃有余

可以同时测试23层镀层和24种元素

测量范围：从铝（13）到铀（92）之间的元素分析从元素锂（3）到铀（92）的涂镀层厚度可以测量

无标准片测量，内部设定12种纯元素光谱库

可程式设计自动位移平台，无人值守、自动检测样品

图像识别功能，自动判定测试位置

完全符合DIN ISO 3497和ASTM B 568标准
